A/W設計・基板設計
(https://aishin.co.jp/artwork-design/)

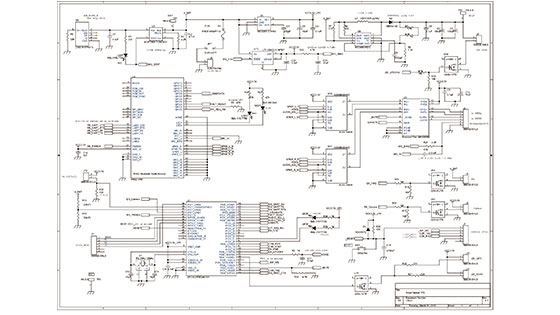

回路図・部品表・基板仕様を基にA/W設計（基板設計）を行います。
お客様から資料をご提示いただき、レイアウト（配置図案）を作成します。
お客様のご承認後、配線レイアウト（A/Wモニター図（PDFデータ））へ入り、完成まで進めます。

相信の取り組み

A/W設計（基板設計）の完成度は、基板の品質と製造コストを大きく左右する重要な要素です。
相信では、回路図の先の製造工程である【基板製作】【部品調達】【基板実装】を想定し、A/W設計（基板設計）を行っています。

相信は、製品の品質を損なうことなく「製作コスト重視」のご提案をする実装専門工場です。

部品相互の距離と位置関係および向き、配線の合理性、電流容量と配線長および幅の確保等、回路の性能を損ねることなく、生産性を考慮した最適レイアウト（配置図案）をご提案し、お客様の開発をしっかりとサポート致します。

アナログ回路技術
●計測制御などのデジタルとアナログの混在基板
●信頼性を要求されるアナログ回路主体の計装アンプ
など、相信のアナログ回路技術は創業の歴史を支える基本です。
